Si le pilotage des véhicules modernes paraît naturel, c’est notamment grâce à une évolution discrète, mais essentielle : le capteur d’angle de braquage. Qu’il s’agisse de maintenir la stabilité dans un virage imprévu, d’activer l’ESP en cas de perte d’adhérence ou d’assurer une direction assistée précise, ce composant électronique a révolutionné la sécurité automobile. Invisible pour la plupart, il dialogue en temps réel avec les principaux calculateurs du véhicule, contribuant à une expérience de conduite plus sûre et plus confortable. Comprendre son rôle, son fonctionnement et ses applications apporte un avantage concret : mieux diagnostiquer, entretenir et choisir une voiture adaptée aux exigences actuelles.
En bref :
- Le capteur d’angle de braquage mesure avec précision la position et la vitesse de rotation du volant.
- Indispensable pour les systèmes ESP, direction assistée électrique et technologies d’aide à la conduite.
- Différents types de capteurs existent : effet Hall, optique, contact glissant.
- Un diagnostic rapide et un étalonnage régulier permettent d’éviter pannes et défauts d’assistance.
- Connaître son fonctionnement aide à éviter certaines réparations coûteuses et à mieux reconnaître des symptômes de dysfonctionnements.
| Conseil clé | À retenir |
|---|---|
| Surveillez les signaux d’alerte ESP/DSP sur le tableau de bord | Un voyant allumé peut souvent signaler un souci de capteur avant d’alerter sur des pièces plus lourdes |
| Utilisez un outil OBD-II pour un diagnostic simple | De nombreux défauts d’angle de braquage remontent via la prise de diagnostic, aidant à orienter l’intervention |
| N’ignorez jamais un défaut intermittent | Des pertes momentanées du signal (ex. BMW E90) peuvent annoncer une panne structurelle si rien n’est fait |
| Étalonnez le capteur après tout remplacement ou démontage | L’absence d’étalonnage peut entraîner une désactivation de l’ESP, même sur une pièce neuve |
Comprendre l’utilité concrète du capteur d’angle de braquage dans la stabilité du véhicule
Dans le monde automobile actuel, la quête de la stabilité du véhicule n’est pas une course à la technologie sans raison. Le capteur d’angle de braquage joue un rôle déterminant pour garantir le contrôle directionnel, surtout lorsque les conditions de conduite deviennent incertaines. À chaque mouvement du volant, le capteur capte l’angle précis appliqué par le conducteur. Cette donnée, traitée par l’unité centrale, est immédiatement confrontée avec des informations telles que la vitesse des roues, l’accélération latérale et le comportement du châssis.
Concrètement, lors d’une manœuvre brusque (évitement, virage serré, ou freinage en courbe), si la trajectoire du véhicule ne correspond pas à celle prévue selon l’angle de braquage, les systèmes de sécurité réagissent. L’ESP (Electronic Stability Program) peut alors intervenir : il freine sélectivement certaines roues ou réduit la puissance du moteur pour remettre la voiture dans sa trajectoire. Ces interventions s’effectuent en quelques millisecondes et passent souvent inaperçues pour le conducteur.
L’importance de l’angle de braquage se retrouve aussi dans les véhicules équipés de direction assistée électrique. Le capteur d’angle donne ici le signal pour ajuster la force d’assistance fournie par le moteur électrique. À basse vitesse, il augmente l’aide pour faciliter les manœuvres, tandis qu’à haute vitesse, il la réduit pour plus de fermeté et de précision. Sur route sinueuse ou lors d’un stationnement en créneau, cette adaptabilité fait toute la différence pour le confort et la sécurité.
L’intégration du capteur d’angle ne s’arrête pas là . Avec la démocratisation de l’aide au maintien dans la voie et de la conduite semi-autonome, ce capteur fournit une information-clé pour garantir que les corrections appliquées par l’ordinateur de bord reflètent réellement l’intention du conducteur. Sans cette interaction fine, un système de correction de trajectoire pourrait rapidement devenir intrusif, voire dangereux. C’est toute la logique de la synergie entre capteur d’angle, calculateurs et actionneurs qui fait la force des modèles récents.
Au quotidien, le conducteur ressent rarement l’intervention du capteur. Mais dès qu’il perçoit un changement de tenue de route ou une alerte au tableau de bord, le lien avec le capteur d’angle doit être envisagé. Comprendre cette chaîne de réaction permet de mieux dialoguer avec le garagiste ou d’utiliser un outil de diagnostic pour cibler le souci. L’expérience montre que de nombreux dysfonctionnements décrits comme “pertes d’esp” ou “direction dure” trouvent leur origine dans une mauvaise lecture de l’angle de braquage.
L’impact du capteur sur la stabilité du véhicule ne se limite donc pas à la prévention d’accidents extrêmes. Il offre une gestion fine de la trajectoire, réduit la fatigue du conducteur et optimise l’usure des pneus en coordonnant parfaitement les systèmes embarqués. Cette technologie, désormais présente sur la quasi-totalité des voitures neuves en 2026, incarne l’alliance entre sécurité, confort et performance attendue par le conducteur moderne.
DĂ©coder les technologies de capteur automobile : effet Hall, optique et contact glissant
La fiabilité et la précision du capteur d’angle dépendent directement de la technologie employée. Chaque constructeur peut opter pour un principe spécifique selon la gamme, l’année de sortie ou les exigences de l’architecture du véhicule. Trois familles majeures coexistent aujourd’hui sur le marché : effet Hall, optique et contact glissant analogique.
Les capteurs à effet Hall sont largement plébiscités sur la plupart des véhicules récents. Ils proposent une mesure sans contact, limitant ainsi toute forme d’usure mécanique. Un anneau magnétique multipolaire, fixé à la colonne de direction, interagit avec plusieurs capteurs à effet Hall. Ceux-ci détectent, avec une précision de l’ordre de 1,5°, chaque variation de champ magnétique due à un mouvement du volant. Cette conception offre deux bénéfices majeurs : une robustesse à long terme et une capacité à restituer instantanément non seulement l’angle mais aussi le sens et la vitesse de rotation.
Parallèlement, certains constructeurs font le choix du capteur optique, en particulier sur des modèles haut de gamme ou dans le cas de fonctionnalités avancées d’aide à la conduite. Ici, plusieurs voies optiques lisent des disques percés ou des grilles positionnées autour de l’axe de direction. À chaque rotation, un faisceau lumineux est interrompu puis rétabli, générant des signaux numériques exploités par l’électronique embarquée. Si la précision est excellente, la sensibilité à la poussière ou aux impuretés reste un point de vigilance : un simple dépôt peut perturber la lecture et générer des erreurs intermittentes.
Enfin, le capteur à contact glissant (ou potentiométrique) était autrefois répandu sur les véhicules d’ancienne génération. Le principe consiste à faire varier une résistance grâce à un curseur mobile qui suit les mouvements du volant. Si le concept paraît simple, il présente des défauts d’usure progressive. Les faux contacts, pertes momentanées de signal ou valeurs erratiques surviennent avec l’âge, obligeant les constructeurs à privilégier les systèmes sans contact sur les dernières décennies.
Pour illustrer, prenons le cas d’un véhicule citadin de type Renault Clio des années 2010, équipé en série d’un capteur d’angle à effet Hall. Après huit ans d’utilisation, le conducteur se plaint de messages d’erreur ESP intermittents. Un diagnostic révèle un problème d’intégrité du faisceau, mais le capteur conserve une bonne précision, preuve de sa fiabilité même sur la durée. À l’inverse, sur une berline premium des années 2000 comme une Mercedes Classe E, le recours à un capteur optique exige une maintenance du compartiment pour s’assurer de l’absence de salissures.
La coexistence de ces technologies implique aussi des stratégies de diagnostic différentes. Un garagiste habitué saura utiliser les schémas de tension caractéristiques (5V ou 12V selon le type), comparer les signaux et localiser un défaut d’origine électronique. C’est une vigilance essentielle pour éviter des remplacements inutiles, souvent coûteux.
Choisir un véhicule équipé des dernières générations de capteurs renforce la sécurité à long terme. Toutefois, selon l’utilisation, il convient d’adapter son entretien et de garder en tête les forces et faiblesses de chaque technologie implantée.
Les applications clés du capteur d’angle de braquage : au cœur des systèmes de sécurité et d’assistance
L’essor du capteur d’angle a véritablement transformé le paysage des véhicules depuis les années 2000, en particulier en optimisant le dialogue entre le conducteur et les multiples systèmes d’assistance. Son rôle ne se cantonne plus à l’ESP (contrôle de stabilité), il irrigue désormais la quasi-totalité des applications dédiées à la sécurité et au confort.
En premier lieu, l’ESP repose sur lui pour jauger le respect de la trajectoire. L’algorithme compare en continu l’angle de braquage réel avec la courbe idéale calculée à partir des autres capteurs : vitesse, position des roues et accélérations latérales. Si une perte d’adhérence est détectée — typiquement en cas de verglas ou lors d’un évitement en urgence —, le système agit avant même que le conducteur réalise que la voiture glisse.
La direction assistée électrique, en pleine expansion, bénéficie aussi largement du signal du capteur. Un calculateur module l’intensité et le sens du soutien du moteur électrique en fonction de la rotation détectée. Certaines marques (Fiat avec son bouton City, entre autres) adaptent même la « rigidité » de la direction pour répondre au profil du trajet : douceur maximale en ville, fermeté accrue sur voie rapide.
Sur les modèles récents, le capteur d’angle intervient au cœur des fonctionnalités d’ADAS (Advanced Driver Assistance Systems), dont l’aide au maintien dans la voie, le stationnement automatisé ou l’alerte de franchissement involontaire. Ces systèmes ont pour condition préalable de connaître la position exacte du volant à chaque instant, afin d’agir avec pertinence sans parasiter l’intention du conducteur.
Même la gestion du rappel automatique au point milieu (remise des roues dans l’axe après une manœuvre) tire profit de ce capteur. Elle évite les corrections manuelles répétées, notamment sur chaussée irrégulière. Autre application, plus ciblée : la compensation automatique du tirage lorsque le véhicule tend à dévier d’un côté sous l’effet de la pente ou d’une usure asymétrique des pneus. Grâce au croisement d’informations entre le capteur d’angle et ceux d’accélération, le véhicule limite la fatigue du conducteur tant en ville qu’à vitesse soutenue.
Les véhicules équipés d’une direction active (notamment chez BMW et Mercedes) ajoutent un niveau de sophistication : la présence d’un double capteur ESP pour fiabiliser la comparaison des données sur deux axes différents, augmentant la capacité d’auto-diagnostic. Si une divergence survient, le système passe en mode sécurité pour éviter tout comportement imprévu. Cette architecture, devenue la norme sur les modèles premium depuis quelques années, illustre la montée en puissance de l’électronique embarquée au service de la vigilance et du confort de conduite.
Ainsi, le capteur d’angle n’est plus un simple accessoire : il est le pivot d’une chaîne de sécurité et d’applications intelligentes, du freinage d’urgence à l’assistant de parking, en passant par la direction adaptative.
- ESP : contrĂ´le actif de la trajectoire
- Direction assistée électrique : modulation de l’effort du volant
- ADAS : maintien dans la voie, alerte franchissement, parking automatique
- Gestion du rappel automatique du volant
- Compensation de la dérive en ligne droite
L’articulation de ces fonctions, autrefois réservée au haut de gamme, est progressivement généralisée sur toute la gamme dès 2026. Ce progrès participe à rendre la conduite accessible, agréable et nettement plus sûre pour l’ensemble des usagers de la route.
Localiser, diagnostiquer et entretenir le capteur d’angle de braquage : repères pratiques pour les automobilistes

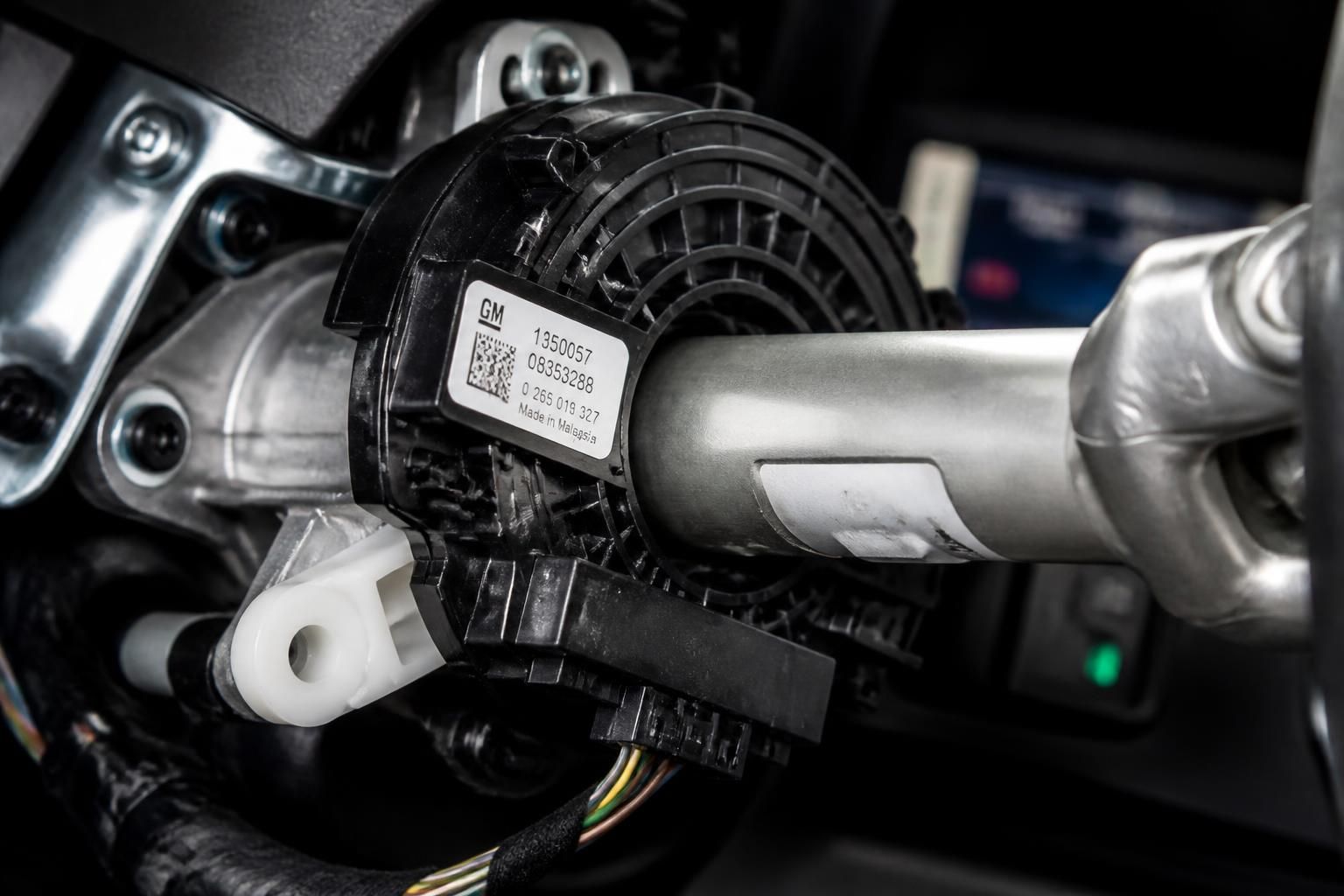

L’accès, le diagnostic et l’entretien du capteur d’angle de braquage font désormais partie des enjeux de fiabilité pour tout propriétaire soucieux d’anticiper pannes et surcoûts. Ce composant se loge généralement au niveau de la colonne de direction, entre le volant et la crémaillère. Sur certains modèles, il est intégré directement dans la direction assistée ou dans des modules complexes (ex. Com2000 chez PSA).
Pourquoi s’intéresser à son entretien ? D’abord, parce que plus de la moitié des défaillances ESP/DSP proviennent d’un capteur mal positionné, défaillant ou d’une absence d’étalonnage après intervention. Les symptômes à surveiller : allumage d’un voyant ESP, direction soudainement plus lourde, message « contrôle de stabilité désactivé » au tableau de bord, procédure d’auto-apprentissage qui ne s’effectue pas correctement.
En matière de diagnostic, l’utilisation d’un boîtier OBD-II simplifie la tâche. Il suffit de brancher l’appareil sur la prise dédiée, de sélectionner le module ESP/Direction et de lire les codes. Un défaut persistant s’accompagne toujours d’un code précis, renseignant sur la nature du problème (interruption, valeur hors plage, signal impossible à lire). En cas d’erreur intermittente, il faut parfois scruter l’état du faisceau ou l’absence de poussière sur les capteurs optiques.
L’étalonnage reste l’étape la plus cruciale après montage d’un nouveau capteur. Selon les marques, l’opération s’effectue en tournant le volant de butée à butée, à moteur tournant ou seulement sous contact. Certains capteurs dits « auto-apprenants » simplifient la manipulation, mais une vérification via un diagnostic après la procédure reste vivement conseillée.
Exemple vécu avec une Citroën C4 : suite au remplacement du combiné tournant (qui intègre le capteur), le propriétaire oublie l’étalonnage. Résultat : l’ESP reste désactivé et la direction est irrégulière autour du point milieu. Une intervention rapide avec un outil de diagnostic professionnel rétablit aussitôt un comportement normal.
L’entretien courant consiste à vérifier l’état des connecteurs, s’assurer de la propreté autour du capteur (notamment dans le cas des systèmes optiques), et surveiller toute alerte persistante. Il est conseillé de ne jamais forcer sur le volant lors du démontage ou remontage de la colonne, afin d’éviter la détérioration des éléments internes.
Pour aller plus loin, certains passionnés prennent l’habitude de contrôler l’évolution des valeurs d’angle de braquage lors des passages au contrôle technique, guettant toute incohérence entre l’angle réel et la lecture par les systèmes embarqués. Une bonne anticipation permet souvent d’éviter une facture lourde et des immobilisations prolongées.
Adapter son choix et son entretien à l’évolution des systèmes de capteurs automobiles
La généralisation du capteur d’angle de braquage dans les véhicules lancés autour de 2026 transforme durablement les habitudes de maintenance et les critères de choix. En phase d’achat, accorder de l’attention à la compatibilité et à la sophistication du système de capteur s’avère désormais pertinent. Un véhicule doté d’un capteur à effet Hall, par exemple, promet une robustesse accrue pour un usage intensif (parfait pour un taxi, une famille nombreuse ou un professionnel de la route).
En entretien courant, il s’agit de tirer profit des avancées technologiques. Les nouveaux réseaux électriques CAN permettent une remontée rapide des défauts, réduisant le temps de diagnostic. Avec la disparition quasi totale des capteurs à contact glissant, les causes de pannes répétitives liées à l’usure mécanique sont fortement limitées. Les conducteurs bénéficient ainsi d’une sécurité renforcée et désertent peu à peu les ateliers pour ce type de problème autrefois courant.
Reste que le prix d’un remplacement de capteur d’angle varie d’une centaine à plusieurs centaines d’euros selon la complexité du module et la marque. Sur ce point, il convient d’éviter les versions adaptables douteuses, au risque d’entraver la compatibilité logicielle avec l’ESP ou la direction assistée. Les constructeurs, en recherche de compacité et de coût réduit, favorisent désormais l’intégration de ces capteurs dans des modules multifonctions, rendant parfois le changement plus complexe — mais sécurisant l’ensemble contre les erreurs d’installation.
L’évolution majeure tient aussi à la montée en puissance de la maintenance prédictive, possible grâce à la connectivité des véhicules modernes. Déjà , de nombreux modèles signalent par des notifications en temps réel toute divergence suspecte entre l’angle annoncé et l’angle mesuré, épargnant au conducteur la surprise d’une défaillance brutale. À l’avenir, l’usage de l’intelligence embarquée devrait encore fluidifier l’entretien, voire recommander automatiquement une visite préventive en atelier.
Pour l’automobiliste, la clé est d’intégrer quelques gestes simples à son entretien routinier : surveiller régulièrement les voyants, privilégier les professionnels équipés d’outils adaptés, procéder à l’étalonnage systématique après intervention et rester attentif à tout changement de comportement en direction.
En cas de voyant ESP allumé, le capteur d’angle de braquage est-il forcément en cause ?
Non, d’autres éléments peuvent intervenir (capteurs de roues, capteur de lacet, électronique générale), mais le capteur d’angle est souvent un point de contrôle prioritaire car c’est l’un des plus sollicités et exposés aux défauts d’interprétation.
Comment reconnaître un défaut de capteur d’angle lors de la conduite ?
Des symptômes typiques incluent une direction soudainement lourde, un rappel du volant absent en sortie de virage ou des alertes intermittentes d’ESP ou de direction assistée. Un diagnostic OBD permettra de préciser l’origine du dysfonctionnement.
Doit-on toujours passer par un professionnel pour l’étalonnage du capteur d’angle ?
C’est fortement recommandé, même si certains modèles disposent d’un auto-apprentissage. Un professionnel garantit un réglage précis, indispensable pour la sécurité et le fonctionnement optimal des systèmes de stabilité.
Le remplacement d’un capteur d’angle nécessite-t-il une intervention longue ?
La durée varie selon l’emplacement du capteur : sur un module Com2000 ou en colonne de direction, cela peut prendre de 30 minutes à 2 heures, en intégrant l’étalonnage et les contrôles post-intervention.
Un capteur d’angle peut-il être à l’origine d’une usure rapide des pneus ?
Indirectement, oui. Un capteur d’angle défaillant peut perturber le fonctionnement du système de stabilité ou d’assistance, déclencher de mauvaises corrections et accélérer l’usure irrégulière des pneus.
